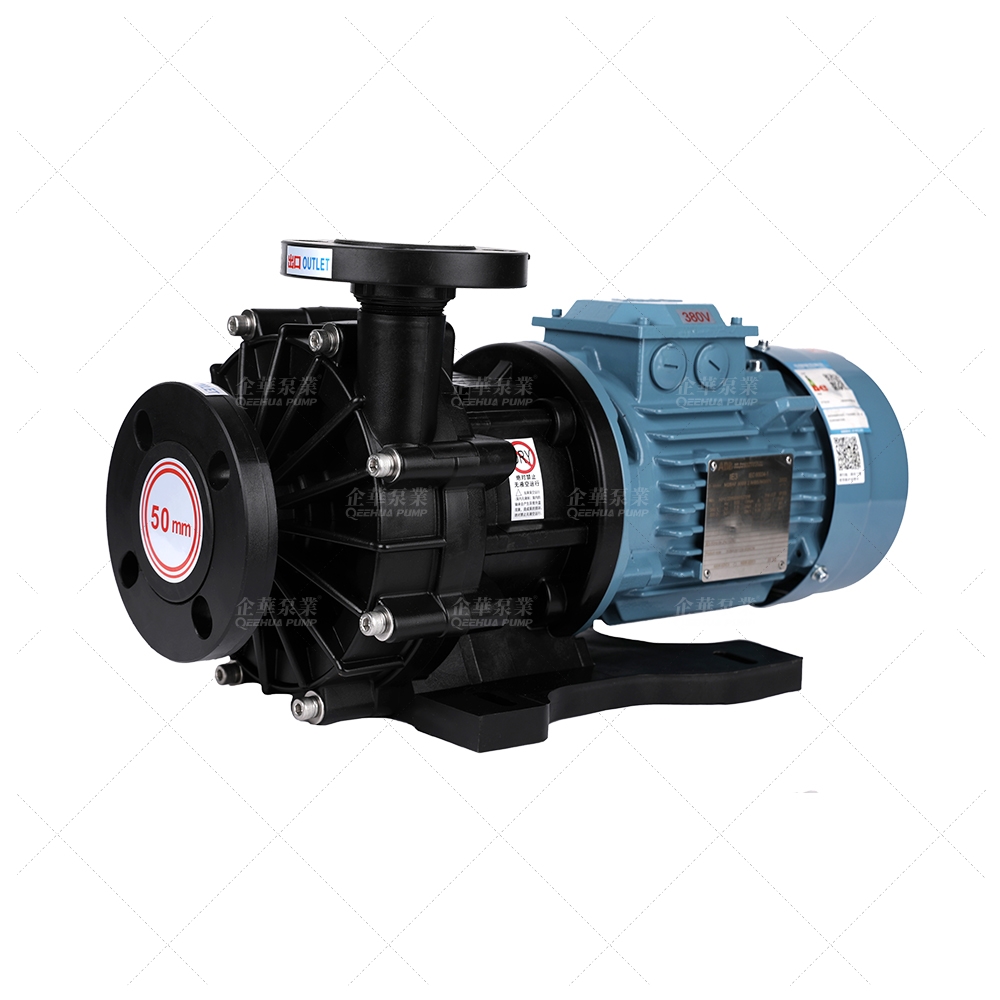

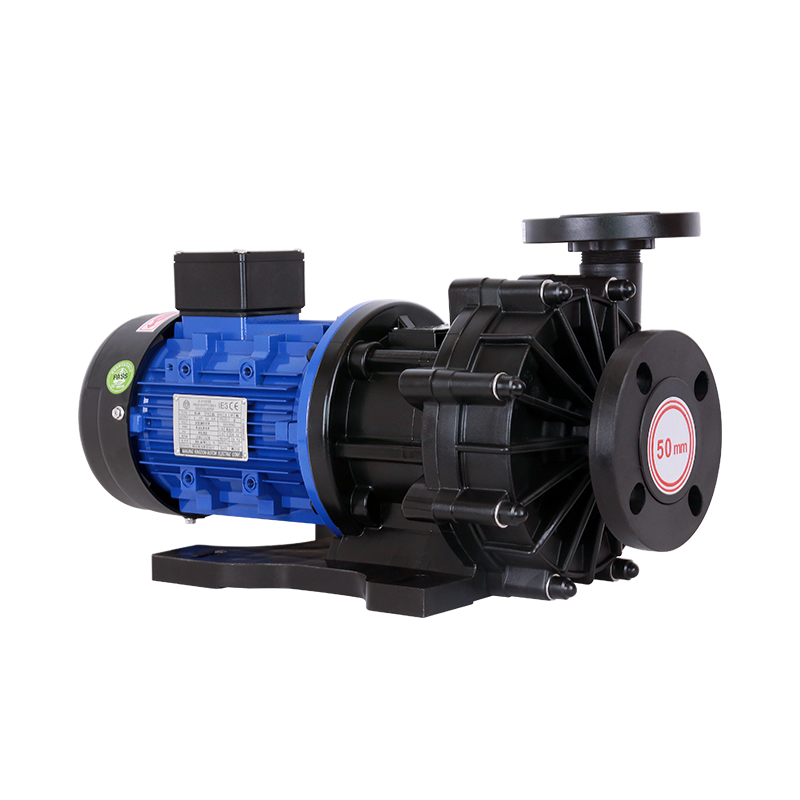

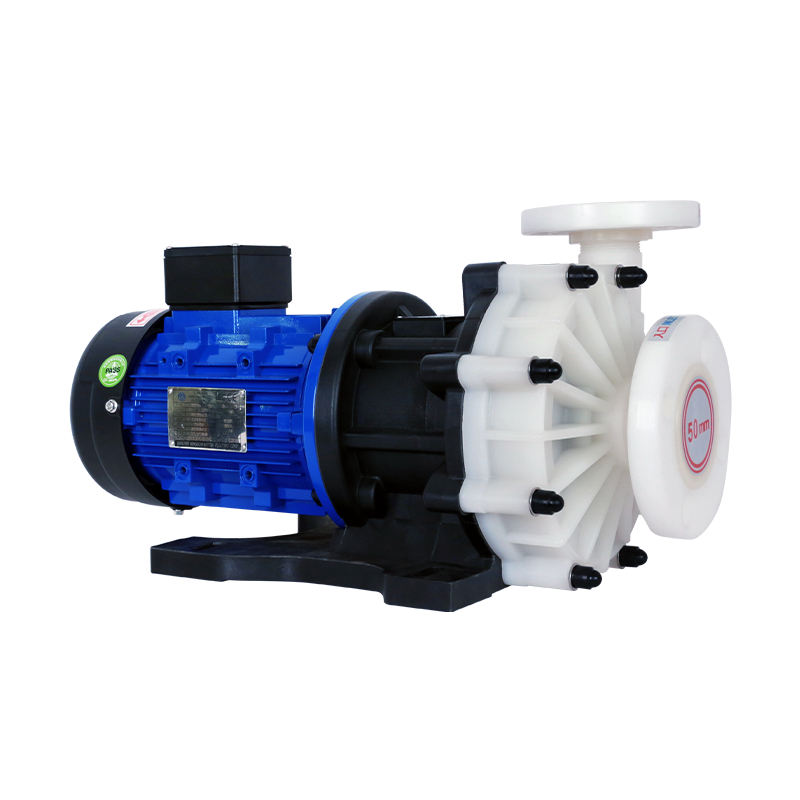

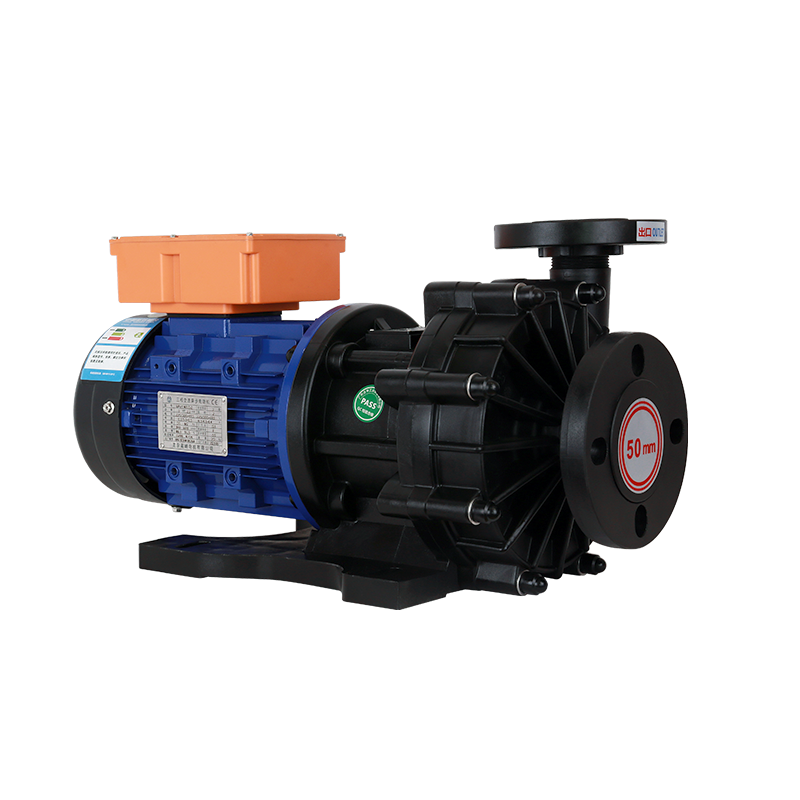

QHX型耐酸碱磁力泵

技术参数

· 产品系列：磁力泵
· 泵浦功率：0.5~5HP
· 全流量：50Hz：150~1170(L/min) 60Hz：150~1170(L/min)
· 全扬程：50Hz：15m~20m 60Hz：15.8m~19.6m
· 主要材质：F-GFRPP; S-PPS; C-PPH; P-PVDF; E-CFRETFE
· 药液⽐重: 50HZ⼀ A-1.2 / B-1.5 / C-2.0; 60HZ⼀A-1.2 / B-1.5 / C-2.0

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

QHX型耐酸碱磁力泵产品特色

选型科学，精工制造，质量稳定，高效服务

QHX型耐酸碱磁力泵性能特点

性能特点

1、磁力泵无轴封设计，泵浦完全密封，绝无泄露；
2、配有防空转装置，使磁力泵长时间无水空转而不损坏，提高产品耐用性；
3、新流道设计.使产品流道损失降到最低，提高使用效率。
4、泵浦温度依各种化学药液性质而定GFRPP-80°C以下; CFRPP-80°C以下;
PVDF-100°C以下; CFRETFE-150°C以下。
9. 马达采用国际品牌东芝马达，性能稳定，超静音。

型号说明

机型编号 : QHX
泵浦材质 : F-GFRPP; S-PPS; C-PPH; P-PVDF; E-CFRETFE
进出口径 : 25-25x25mm; 44-40x40mm; 54-50x40mm; 65-65x50mm; 66-65x65mm;
马力 : 0-1/2HP; 1-1HP; 2-2HP; 3-3HP; 5-5HP
泵轴材质 : C-陶瓷; S-碳化硅
轴承材质 : C-⽯墨; S-碳化硅; P-PTFE含填充料
橡胶材质 : E-EPDM; V-FKM；F-FFKM
频率 : 5-50Hz; 6-60Hz
电压 : V38-3∅/220V/380V; V41-3∅/280V/415V; V44-3∅/240V/440V；V48-3∅230V/480V
药液比重 : 50HZ⼀ A-1.2 / B-1.5 / C-2.0; 60HZ⼀A-1.2 / B-1.5 / C-2.0
配管形式 : F-法兰式；U-由令式
⻢达形式 : 0-IP55; 1-IP56; 2-IP65; 3-防爆型(BT4); 4-防爆型(CT4)

结构图纸

产品规格

型号	进出配管（mm）	全扬程（m)		全流量(L/min)		功率（HP）	重量（kg）
型号	进出配管（mm）	50Hz	60Hz	50Hz	60Hz	功率（HP）	重量（kg）
QHX -250	25/25	15	15.8	150	150	0.5	14.5
QHX -251	25/25	20	21	180	180	1	19.1
QHX -252	25/25	30	30	200	200	2	22.5
QHX -440	40/40	11	10	240	240	0.5	13.3
QHX -441	40/40	17	17.5	330	330	1	19
QHX -542	50/40	21	21.6	450	450	2	25.7
QHX -542H	50/40	25	27	250	250	2	25.7
QHX -543	50/40	26	27	510	510	3	27.9
QHX -543H	50/40	33	34	300	300	3	27.9
QHX -545	50/40	37	38	500	500	5	38.6
QHX -552	50/50	19	18.6	500	500	2	26.5
QHX -553	50/50	23	24	550	550	3	28
QHX -555	50/50	32	34	650	650	5	34.4
QHX -652	65/50	15	14	550	550	2	27.4
QHX -653	65/50	18	17	600	600	3	29.6
QHX -655	65/50	26	29	800	800	5	39
QHX -662	65/65	10.8	11	750	750	2	27.7
QHX -663	65/65	13.7	13	800	800	3	29.2
QHX -665	65/65	20	19.6	1170	1170	5	39.2

尺寸规格

型号	L	H	W	a	b	c	d	e	f	g	i	j	k
QHX -250	442	257	190	146	68	132	117	140	90	168	210	∅20.0	∅20.0
QHX -251	489	257	192	127	68	131	117	140	90	163	214	∅20.0	∅20.0
QHX -252	529	282	260	208	86	200	120	162	88	147	266	∅20.0	∅20.0
QHX -440	443	230	155	130	55	130	98	132	86	165	205	∅36.5	∅36.5
QHX -441	504	257	194	128	72	135	113	144	105	177	219	∅36.5	∅36.5
QHX -542	554	286	261	207.5	80	200	120.5	165.5	96.5	160	275	∅36.5	∅44.0
QHX -542H	554	286	261	207.5	80	200	120.5	165.5	96.5	160	275	∅36.5	∅44.0
QHX -543	554	286	261	207.5	80	200	120.5	165.5	96.5	160	275	∅36.5	∅44.0
QHX -543H	554	286	261	207.5	80	200	120.5	165.5	96.5	160	275	∅36.5	∅44.0
QHX -545	613	322	250	216	80	295	160	162	98	165	360	∅36.5	∅44.0
QHX -552	554	283	261	207.5	80	200	120.5	162.5	95	160	275	∅44.0	∅44.0
QHX -553	554	283	261	207.5	80	200	120.5	162.5	95	160	275	∅44.0	∅44.0
QHX -555	613	322	250	216	80	295	160	162	98	165	360	∅44.0	∅44.0
QHX -652	562	333	250	216	80	295	158	175	98	168	360	∅44.0	∅65.5
QHX -653	562	333	250	216	80	295	158	175	98	168	360	∅44.0	∅65.5
QHX -655	613	333	250	216	80	295	158	175	98	168	360	∅44.0	∅65.5
QHX -662	550	330	250	216	80	295	160	170	98	168	360	∅65.5	∅65.5
QHX -663	550	330	250	216	80	295	160	170	98	168	360	∅65.5	∅65.5
QHX -665	630	333	250	216	80	295	158	175	98	177	360	∅65.5	∅65.5
